「卧式污水泵」PW型卧式离心污水泵

　

选型报价： 获取2021年价格

流量范围：14.5-1000m3/h

扬程范围：8.5-48.5m

轴封形式：机械密封

泵的类型：离心式

功率范围：4-132KW

口径范围：50-250mm

材质可选：灰铸铁,不锈钢

连接方式：联轴器

驱动形式：三相交流电机

PW、PWF型卧式污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司排污泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)

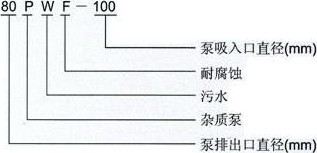

■ PW型卧式污水泵型号意义：  ■ PW型卧式污水泵技术参数：
   流量：14.5-1000m3/h；
   扬程：8.5-48.5m；
   电机功率：4-30KW；
   转速：960-2950r/min；
   口径：φ50-φ250；
   介质温度：≤100℃。
■ PW型卧式污水泵结构说明：
本型排污泵主要由：泵盖(1)，泵体(2),叶轮（3)，轴（15），轴封体(4)，轴承箱（11))及联轴器部件等组成〈见图1：结构图〉
泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动（亦可才艮据需要改用皮带传动）。
叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。
叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮经过静平衡试经验。
泵的旋转方向从驱动端看为顺时针方向。
轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。
本泵轴封采用油封?密封、密封性能好、更换方便。
密封环由铸铁制成，固定于泵盖上，磨损后可用备件更换。
泵盖和叶轮进口端的间隙f，密封环与叶轮装配间隙T （见结构图〉及配用底阀内径列于表1。

型 号	F(mm)	T(mm)	底阀内径	备 注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

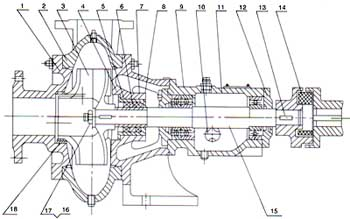

■ PW型卧式污水泵结构图：

	1	泵盖	10	油标
	2	泵体	11	轴承箱
	3	叶轮	12	轴承盖
	4	轴封体	13	平键
	5	轴封盒	14	弹性圈
	6	垫圈	15	轴
	7	轴套(4PW无)	16	螺母
	8	油封	17	垫圈
	9	轴套	18	密封环

■ PW型卧式污水泵适用范围：
1、PW型卧式污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。
2、PWF型不锈钢污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。
■ PW型卧式污水泵性能参数：

序号	型 　　号	流 量		扬 程 m	转 速 r/min	功率(kW)
		m3/h	L/s			轴功率	功率
1	50PW-65 50PWF-65	14.5	4	16	1440	2.47	4
2	50PW-65 50PWF-65	25	6.94	32	2900	3.35	4
3	80PW-100 80PWF-100	56	15.5	13.5	1440	4.1	5.5
4	80PW-100 80PWF-100	90	25	26	2900	7	11
5	100PW-125 100PWF-125	100	27.8	12.5	1440	5.7	7.5
6	21/2PW	60	16.6	9.5	1440	2.5	4
7	21/2PW	90	25	26	2920	11	15
8	21/2PW	90	25	43	2940	17	22
9	4PW	100	27.8	11	960	4.7	7.5
10	4PW	160	44.4	25.5	1460	18	30
11	6PW	300	83.3	14	980	17	30
12	6PW	350	97	27	1450	42	55
13	8PW	500	139	13	730	29	45
14	8PW	550	153	25	980	59.5	75
15	10PW	800	222	13.5	730	40.2	75
16	10PW	1000	278	25	980	92	132

■ PW型卧式污水泵启动、停止与运转：
1、起动
1）检查轴承箱内是否已加油、油位是否正常油位线。
2）检查电机旋转方向是否与泵的旋转方向一致。
3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。
4）启动电机、并打开压力表旋塞。
5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀，然后切断电源。
2)  若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。
3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。
3、运转
1) 在泵运转过程中，必须注意观察仪表、轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。
2) 轴承高温度不得超过75℃。
3) 轴承油应保持在正常油位线，不能过高或过低，过低应及时加油。
4) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。
    吸水口直径≤100mm时，直径方向总间隙≥1.5mm时
    吸水口直径>100mm时，直径方向总间咪≥2mm时
■ PW型卧式污水泵装配与拆卸：
先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。
  1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
  2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
  3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。
  4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。
  拆卸与装配须序相反。
■ PW型卧式污水泵注意事项：
1) 泵进出口水管应设支承，不得以泵体作支承：
2) 出口水管路应装设闸阀；
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
